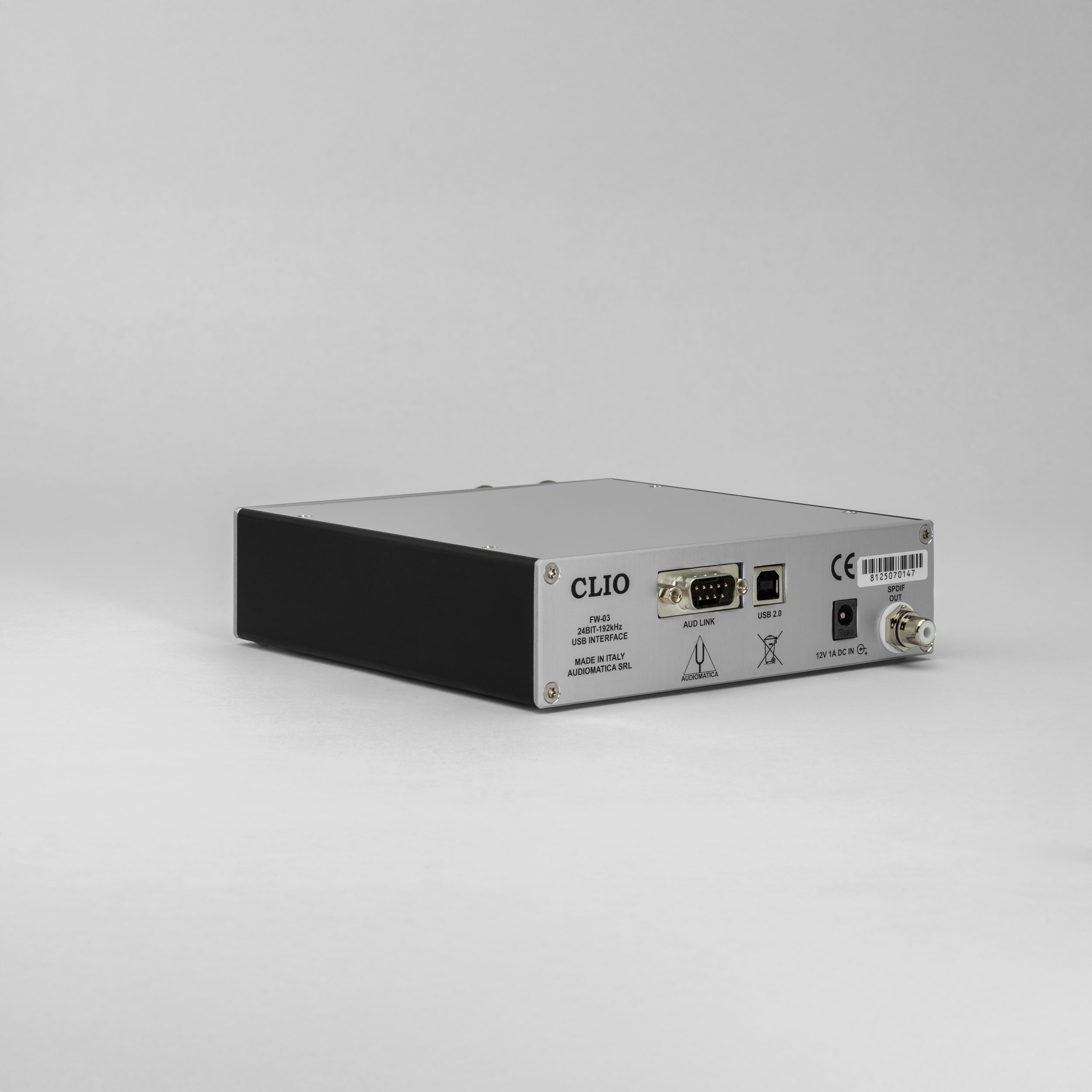

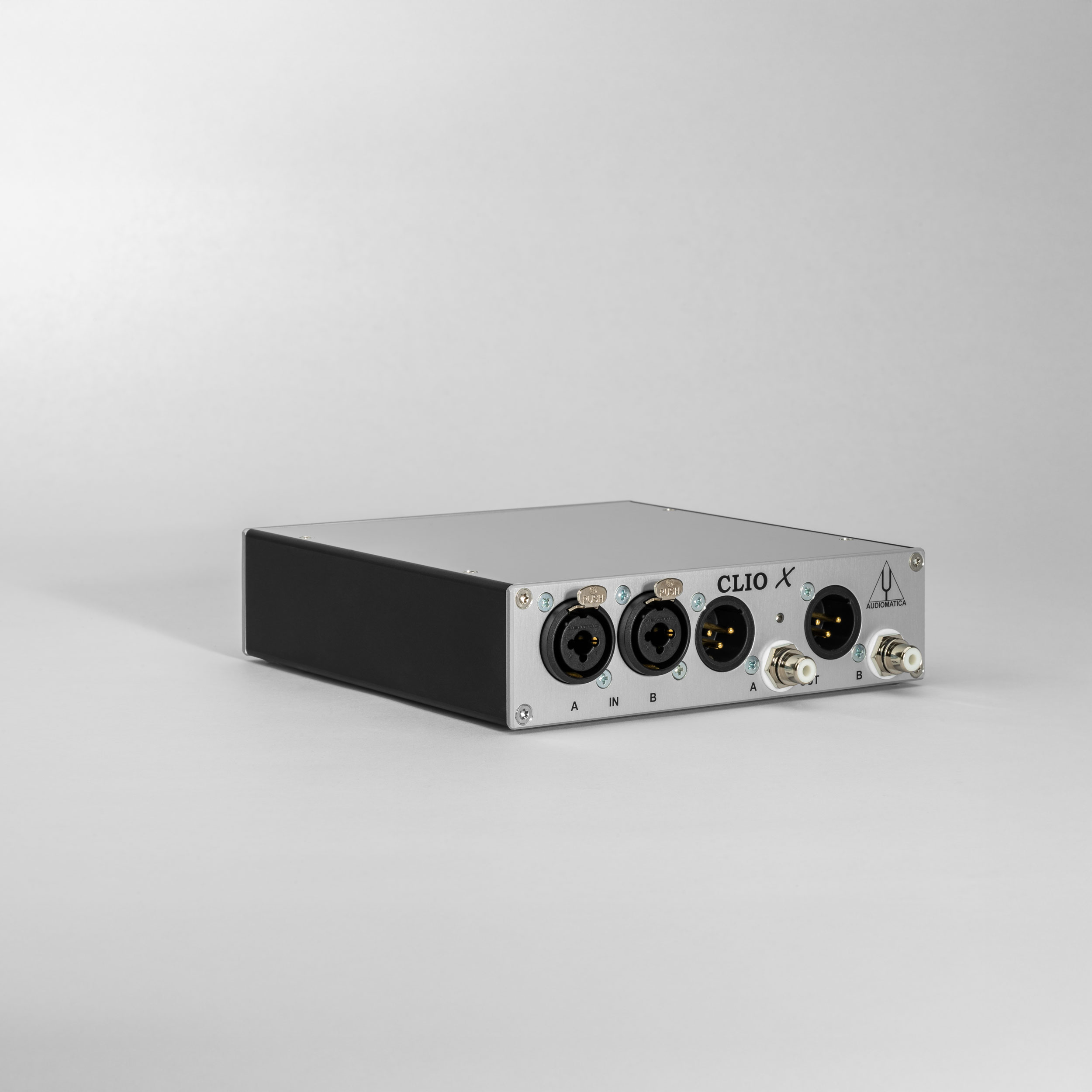

Clio X steht für die neue Hardware von Audiomatica. Die Version FW-03 ist ein USB basiertes Interface mit allen wichtigen Anschlüssen für die elektrischen und akustischen Messung von Chassis und Lautsprechern. Die Hardware Läuft an Rechnern mit Microsoft Betriebssystem und an Apple Rechnern.
Mit der Einführung der neuen Hardware FW-03 ist auch ein Software Update von Audiomatica erhältlich. Die Clio 14 Software ist als Standard und QC-Version erhältlich. QC steht hier für einen erweiterten Funktionsumfang der z. B. die Ballondiaramme und automatisierte Parametermessung umfasst.
Die MLS- (Maximum Length Sequence) und LogChirp-Analyse sind zwei unterschiedliche Methoden zur Messung und Analyse von akustischen Systemen – z. B. Lautsprechern, Mikrofonen oder Räumen. Beide Verfahren werden genutzt, um das Impulsverhalten bzw. den Frequenzgang zu bestimmen, unterscheiden sich jedoch deutlich in Technik, Genauigkeit und Einsatzgebiet.
Sinus-Sweep (LogChirp) – Detailbetrachtung
Ein Sinus-Sweep ist ein Signal, das einen Sinuston kontinuierlich über einen Frequenzbereich hinweg moduliert. Dabei unterscheidet man:
Linearen Sweep: Frequenz steigt gleichmäßig mit der Zeit.
Logarithmischen Sweep: Frequenz steigt exponentiell – dieser wird bevorzugt, da unser Gehör auch logarithmisch auf Frequenz reagiert.
Wir unterscheiden beim Messen mit Clio in vier Gruppen der Messung. Die Unterschiede liegen in der Genauigkeit, Zeitaufwand und Empfindlichkeit der Messung durch Einflüsse aus der Umgebung.
| Merkmal | FFT-Analyse | RTA (Real Time Analyzer) | Sinus-Sweep (LogChirp) | MLS (Maximum Length Sequence) |
|---|---|---|---|---|
| Signalart | Echtzeitanalyse eines beliebigen Signals | Echtzeitanalyse eines laufenden Signals | Exaktes Testsignal (Sinus mit Frequenzmodulation) | Pseudozufälliges digitales Rauschsignal |
| Analyseverfahren | FFT (Fourier-Transformation) | FFT mit festem Fenster, oft mit 1/3 Oktavglättung | FFT / Deconvolution nach Sweep | Autokorrelation |
| Zeit-Auflösung | Hoch, je nach Fenster | Mittel, je nach Glättung | Hoch (nachträgliche IR-Berechnung möglich) | Gering |
| Frequenz-Auflösung | Sehr hoch (abhängig von FFT-Länge) | Gering bis mittel (meist 1/1 bis 1/6 Oktave) | Sehr hoch (nachträglich frei wählbar) | Mittel |
| Echtzeit | Ja | Ja | Nein | Ja |
| Messdauer | Live | Kurz | Kurz | |
| Störungsanfällig | Hoch (bei Messung im Raum) | Hoch | Gering | Mittel |
| Nichtlinearitäten sichtbar? | Teilweise | Nein | Ja, klar getrennt (zeitlich versetzt im IR) | Nein (werden ins Ergebnis eingerechnet) |
| Einsatzbeispiel | Signalverläufe, Raumklang, EQ-Tuning | Schnelle Kontrolle von Frequenzgängen | Präzise Messung von Raum, Lautsprecher, Systemen | Schnelle Impulsantwort-Messung unter Laborbedingungen |
